نظرة عامة
تجعل المساحات الطولية افتراضات تصميم معظم معدات المساحات المحصورة غير صالحة. فالمسافة من المدخل إلى وجه العمل قد تبلغ عدة مئات من الأمتار؛ وسوء التهوية يمتد طولاً؛ ويتشتت الأفراد؛ ولا تصل الراديو؛ وكلما توغلت زاد تراكم المخاطر — الغاز، والعزل، والهروب على حد سواء.

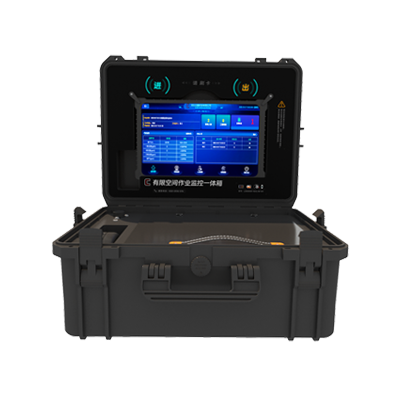

يرد LSM3000 على كل هذه المشكلات تباعاً. تتسلسل الوحدات على طول النفق لتُمَدّ البيانات والطاقة حتى 1,000 m المسماة دون بقع عمياء؛ فيُحدَّد موقع الأفراد ويُحصَون على امتداد المسار كامله لا بمجرد عدّ الرؤوس عند الفتحة؛ وتتصل الوحدات الداخلية عبر ناقل بيانات سلكي لا لاسلكي، وهذا هو مفتاح إمكانية تحقيق المدى في بيئات الخرسانة المسلحة.
وهذا هو التكوين الذي نوصي به لأنفاق الخدمات البلدية وأنفاق الكابلات، وممرات خدمة المترو والطرق، وقنوات الكابلات في المواقع الصناعية، ونفق الخطوط الكيماوية الطويلة.
أبرز الخصائص
إدارة دورة حياة الأفراد
الدخول والخروج بالبطاقة، وتتبّع الموقع داخل النفق، ومراقبة العلامات الحيوية، وإنذار التجاوز في العدد أو المدة، وزر الاستغاثة {_l('SOS')} في السوار.
مراقبة الغاز لحظياً
استشعار غاز متعدد المعاملات برد فعل خلال الثواني، مع إمكانية إضافة مستشعرات أخرى. إنذار ضوئي وصوتي متدرّج؛ ويعمل النظام دون اتصال عند انقطاع الشبكة، وهو أمر حاسم في حالات الطوارئ.
تغطية بالصور والقيادة عن بُعد
صور بانورامية مع إعادة تشغيل، واتصال صوتي ثنائي الاتجاه، مع تعرّف آلي على السلوك غير الآمن، لتمكين المسؤول على الأرض من تصحيح العامل على عمق مئات الأمتار فوراً.
شبكة تسلسل طويلة المدى
تتسلسل الوحدات على طول المساحة لتمدّ البيانات والطاقة معاً. وتكون موثوقية الإبلاغ عند آخر عقدة على مسار 1,000 m مساوية لها عند العقدة الأولى.
أثر رقابي كامل
توقيع التصريح إلكترونياً، وأرشفة جميع السجلات تلقائياً، وإعادة تشغيل الحادث بضغطة واحدة، وإصدار التقارير المتوافقة تلقائياً. فعندما يسأل المفتش عمّا حدث في يوم معيّن، تكون الإجابة استعلاماً واحداً لا بحثاً في الأرشيف.
مصدرا طاقة مزدوجان وحماية صناعية
تيار DC 12 V من الشبكة مع بطارية طوارئ داخلية، تكفي بعد انقطاع الكهرباء لـ 6–8 ساعات إضافية — صُممت خصيصاً للمساحات التي لا تتوفر عند مدخلها مصادر طاقة ملائمة.
المواصفات الفنية
 | الاتصال عن بُعد | الشبكة العامة {_l('4G')} أو الشبكة الداخلية {_l('5G')} أو {_l('Wi-Fi')} |
|---|---|---|
| مصدر الطاقة | تعمل بالبطارية؛ وتُزوَّد الوحدة الداخلية من الخارجية عبر الكابل | |
| الجهد المُقنَّن | {_l('DC 12 V')}، {_l('50 W')} | |
| طريقة الإنذار | إنذار ضوئي وصوتي | |
| الوزن | حوالي {_l('12 kg')} بما فيها المعدات الداخلية | |
| الأبعاد | {_l('490 × 360 × 220 mm')} | |
| طريقة التركيب | الوحدة الداخلية تُركَّب مغناطيسياً أو على الحائط؛ والخارجية جاهزة عند فتح العلبة؛ والطرفية العرض قابلة للفصل |
 | طول العقدة | القياسي لكل عقدة {_l('20 m')}، ويمكن مدّه حتى {_l('100 m')} |
|---|---|---|
| الطول الإجمالي | مسافة نقل ناقل البيانات لا تقل عن {_l('1,000 m')} | |
| الواجهة الخارجية | موصل طيران (ذكر) في كل طرف من الناقل | |
| بيئة العمل | من {_l('−40 °C')} إلى {_l('+85 °C')} |
أين يُستخدم
| المرافق البلدية العامة | نفق الخدمات الحضرية وممرات الكابلات والاتصالات الأرضية، وشبكات مياه الصرف والمياه الأمطار، وقناة التدفئة تسمم بالغاز والاختناق، والدخول دون تصريح، وصعوبة الإنقاذ والهروب |
|---|---|
| أنفاق النقل | أنفاق المترو وأنفاق الطرق والممرات الرأسية، وممرات الدفاع المدني الضيقة سوء التهوية ونقص الأكسجين، وتراكم عادم الآلات، والدخول دون تصريح، وضغط الجدول الزمني المسبب لأعمال غير آمنة |
| قطاع توليد الطاقة الكهربائية | قناة الكابلات في الموقع الصناعي ونفق نقل الكهرباء داخل المصنع، والطبقة الفاصلة للكابلات أسفل محطة المحولات الفرعية إطلاق الغاز من شيخوخة الكابلات، وانبعاث {_l('CO')} من اللحام، وكثرة أفراد المقاولين، والحرارة والرطوبة المرتفعتان، وتسرّب الكابلات |
| شبكات نقل الكهرباء | قناة كابلات الشبكة ونفق كابلات الجهد العالي، وقناة التوزيع، وممر خزائن المفاتيح إطلاق الغاز من احترار الكابلات، وبياض الإشارة طويل المدى المؤدي لفقدان الاتصال بالمفتشين، والتآكل وتسرّب الكابلات |
| النفط والغاز والكيماويات | ممر خطوط العمليات وخط مياه الصرف الكيماوي، وقناة المواد في الموقع إطلاق الغازات السامة والقابلة للاشتعال، وخطر الانفجار، واللحام دون تصريح، والانتشار السريع للأبخرة |
البراءات والشهادات
الأسئلة الشائعة
ما أقصى طول نفق يمكن تغطيته؟
مسافة ناقل البيانات القابل للمد المسماة لا تقل عن 1,000 m، ويغطي كل عقدة قياسياً 20 m ويمكن مدّه عند اللزوم إلى 100 m. وبما أنها ناقل سلكي لا شبكة لاسلكية متشابكة، فإن هذا الرقم صامد داخل الخرسانة المسلحة.
كيف يُتتبَّع موقع كل عامل؟
يُحدَّد موقع الأفراد بالنسبة لعقد التسلسل على طول النفق، وتُطابَق أعدادهم مع سجل الدخول والخروج عند المدخل. فيرى المسؤول: من بداخل، وأي قطعة من المسار، وكم مضى من الوقت.
ماذا يحدث عند انقطاع الكهرباء أو الشبكة؟
تعمل الوحدات نفسها بالبطارية، وتكفي البطارية الطارئة الداخلية بعد انقطاع الكهرباء لـ 6–8 ساعات إضافية؛ وعند انقطاع الوصلة العليا تواصل الوحدة الداخلية المراقبة وتنذر على الجهاز نفسه. فإنذاري المدخل والسوار لا يعتمدان على السحابة.
هل يمكن النشر حيث لا يوجد مصدر طاقة عند وجه العمل؟
نعم، وهذا بالضبط سيناريو تصميمها. إذ تُزوَّد الوحدة الداخلية من الخارجية عبر ناقل البيانات، فلا حاجة لمصدر طاقة في الموقع، ما دامت الكهرباء متوفرة عند المدخل.
في أي قطاعات تُستخدم LSM3000 أساساً؟
وحدات المرافق البلدية العامة وتشغيل الأنفاق، وشركات توليد الكهرباء وشبكات نقلها، ومصانع النفط والغاز والكيماويات. القاسم المشترك هو «مساحات محصورة طويلة المدى وساءة التهوية» لا الخزانات المدمجة.
